Marklin 60653 Mobilstation 2
Brugervejledninger :
Marklin 60653 - Mobilstation 2 - Brugervejledning (DK) - Opdateret 02/10/2012
Marklin 60653 - Mobilstation 2 - Brugervejledning (DE-EN)
MS2 - PDF Artikler
Marklin 60653 - Mobilstation 2 - Artikel (DE)
CAN-Digital-Bahn - CAN Moduler til MS2
www.coolgrey.de -
( Koncept-Udvikler på CS2/MS2 Brugerfladen og MainStation/MobileStation Applikationerne )
Eksempel på anvendelse af Mobilstation 2 til et mindre Modelbane-anlæg
Der kan anvendes 72090 Fordelings-plader / K83 Decodere / K84 Decodere / Sporskifte-Decoder (74460/74461/74465)

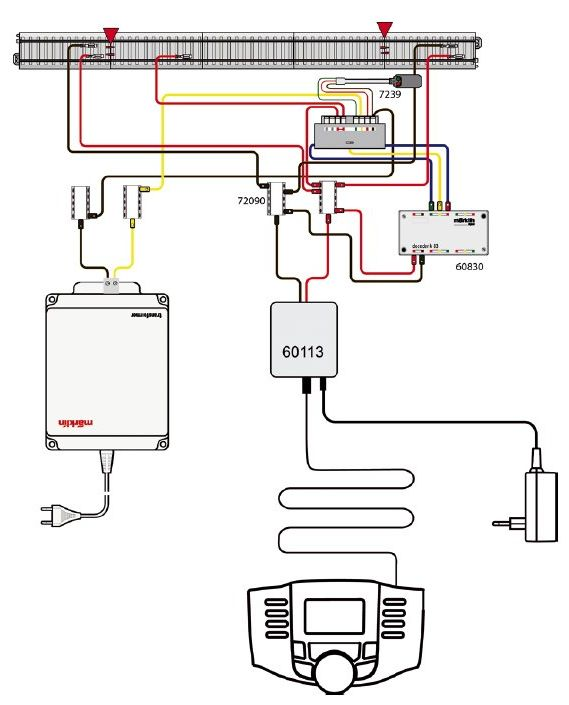

Eksempel på anvendelse af Mobilstation 2 til styring af Signaler

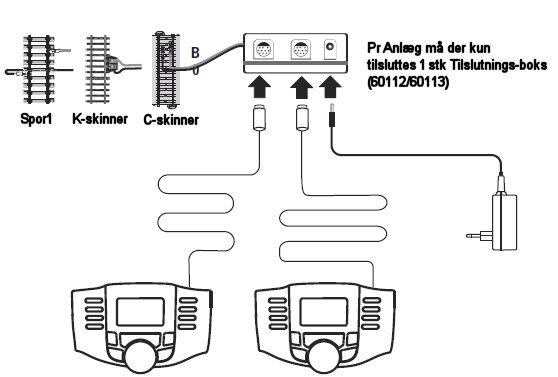

Tilslutning af 60112 / 60113 Skinneboks til SPOR 1 / K / C-Skinner, samt 66361 Strømforsyning (36 Watt)

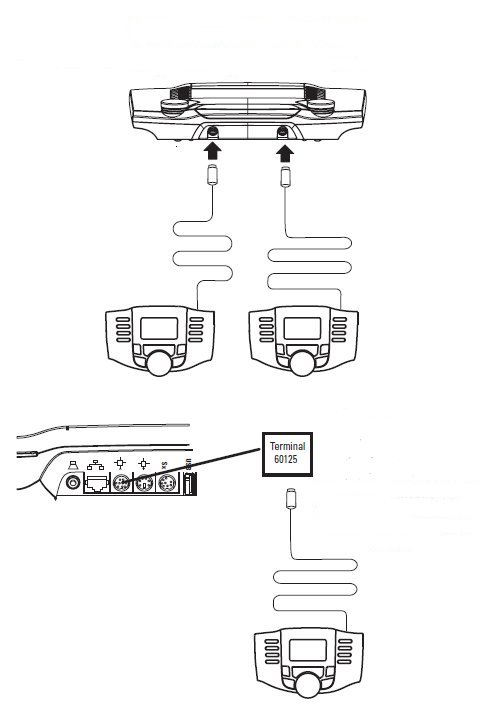

Mobilstation 2 ledningen monteres i i fronten af Centralstation 2 (der skal ikke anvendes 60124 Adapterkabler)
Ved tilslutning af Mobilstation 2 via 60125 Terminal skal der anvendes 1 stk 60124 Adapterkabel pr tilsluttet Mobilstation 2
AKTUEL SOFTWARE VERSION :
· Aktuel Software-version til MS2 : V1.81 (Indeholdt i CS2 Opdatering V 2.0.1)
· CS2 Opdatering udgivet i August 2012 indeholder en opdatering til MS2 (Opdatering af LOK-Databasen til : Lok-DB Version 011 03/2012)
· MS2 Opdatering V1.81 udgivet i December 2011 (Indeholdt i CS2 Opdateringen V 2.0.1)
· MS2 Opdatering V1.68 udgivet i September 2011 (Indeholdt i CS2 Opdateringen V 1.6.4)
· Software-Opdatering til MS2 er indeholdt i Software-Opdateringer til Centralstation 2 (60213/60214/60215).
· Opdatering af MS2 foregår ved at tilslutte MS2 til en Centralstation 2, hvorefter CS2 giver besked om tilgængelig Opdatering til MS2.
MS2 - SPECIFIKATIONER :
· Egnet til styring for Skala HO / 1 / N
· 1,9 A Strømforsyning (sker nu fra Skinne-tilslutningsboksene 60112 eller 60113, ikke fra MobileStation 2)
· Tilsluttes via tilslutningsboks 60112 (Spor 1) eller 60113 (Spor H0) til valgte Skinne-type.
· Integreret Digital Lokomotiv-databank med over 1000 Lokomotiver (Kan Opdateres via CS 2 Opdateringer)
· Tilslutning af MS2 i fronten af CS2 (60213/60214/60215)
· Tilslutning af MS2 kan også foregå via 60125 Terminal til Marklin CAN-BUS
· Ved tilslutning af MS2 til 60125 Terminal skal der anvendes 1 stk Marklin 60124 Adapterkabel pr MS2 som ønskes tilsluttet.
· Automatisk tilmeldning af MFX-Lokomotiver til MS2.
· Styring af op til 16 Funktioner på MFX-Lokomotiver
· Marklin Motorola (1-255 Adresser) / MFX : 1-16384 Adresser
· DCC (NMRA/NEM Norm) (1-10239 Adresser)
· Mulighed for valg mellem 28 og 128 Køretrin i DCC.
· Mobilstation 2 kan indeholde op til 40 Lokomotiver i Lokomotiv-listen
· Direkte styring af op til 10 Lokomotiver fra Lokomotiv-liste (+1 Lokomotiv fra Lokomotiv-kort)
· Lokomotiv-Programmering - Motorola/DCC (Understøtter de CV Parametre som er angivet i vejledning til Lokomotiv)
· Tilslutning af 2 MobileStationer til Skinne-tilslutningsboks 60112 eller 60113
· Styring af op til 320 Magnetartikler.(Keyboard Adresse 1-320) i Motorola og DCC-format.
· Integreret Lokomotiv-kort læser til Marklin 60135 Lokomotiv-Kort.
· Baggrundsbelyst (Fuldgrafik-display)
MS2 - TILSLUTNING TIL CS2 (60213/60214/60215) :
· Fuldstændig Lokomotiv-liste tilgængelig fra CS2
· Valg af Lokomotiv fra CS2 database til overførsel til MobileStaion 2.
· Ved sammenslutning med CS2 kan MS tilgå alle Magnet-artikler på CS2 Keyboard.
· MobileStation 2 Understøtter følgende Decoder-formater : Motorola / Mfx / DCC.
· Tilslutning af MS2 i fronten af CS2 (60213/60214/60215)
· Tilslutning af MS2 kan også foregå via 60125 Terminal til Marklin CAN-BUS
MS2 - TILSLUTNING TIL 60112(Spor1)/60113 (H0) - SKINNEBOKSE :
· MS2 opdaterer 60112/60113 Skinneboksene med ny Software-Opdatering.
· Aktuel Software-version til 60112/60113 Skinnebokse : V1.39
· Maksimalt 2 Mobilstationer kan tilsluttes 60112/60113 Skinneboks
· Ved tilslutning af mere end 1 stk MS2 til 60112/60113 Skinneboks bliver den sidst tilsluttede MS2 opsat som "SLAVE"
· En Opdateret MS2 er i stand til at tildele Opdateringer til andre MS2 via 60112/60113 Skinneboksene.
· Opdatering igangsættes når en Ikke-opdateret MS2 tilsluttes til en 60112/60113 Skinneboks og der samtidig er tilsluttet en Opdateret MS 2.
MS2 - CHANGELOG :
· Opdatering til CS2 (udgivet August 2012) indeholder opdatering af MS 2 Lok-database (Lok-DB : Version 011 03/12) - Versions-nr uændret.
· V1.81 (November 2011)
· Feature : Ved vekslende brug af MS2 på forskellige CS2 Centralstationer bibeholdes særskilt Konfiguration for hver CS2.
· Feature : Antallet af Sprog i MS2 er udvidet - nu 12 Sprog.
· Feature : Opdaterings-muligheder - MS2 kan nu fordele Opdateringer. MS2 kan uddele en Opdatering til Skinneboksen eller en anden MS2.
· (Bemærk : Det er kun muligt med en MS2, som selv har modtaget sin Opdatering fra en CS2,
ikke med en MS2 som har modtaget sin Opdatering fra en anden MS2)
· Feature : Nye Lok-symboler integreret ved Oprettelse af Lokomotiver på MS2.
· Feature : Udvidelser til DCC-POM (POM = Programming on Main)
· Feature : Spærring af de enkelte Skinne-Protokoller.
· Bugfix : Korrekt behandling af Kørselsretning ved drift af MS2 sammenkoblet med en CS2
· V1.64 (September 2011)
· Bugfix : Slettede MFX-Lokomotiver på MS2 kan nu oprettes igen under Menupunktet "Lok Erkennen".
· Feature : Menupunktet "Lok Erkennen" kan nu også genkende DCC-Lokomotiver, hvis denne står "alene" på Skinnerne.
· Feature : Menupunkter som IKKE står benyttelse for det Aktuelle Lokomotiv eller den aktuelle Situation er "gennemstreget".
· Bugfix : Fejlbehæftiget Visning i Slutning af Lokomotiv-databanken i MS2 er rettet.
· Feature : Nu mere end 1000 Lokomotiv i MS2 Lokomotiv-Databank.
· Feature : Visning af Forbrugs-værdierne Strøm / Spænding / Temperatur for Skinneboksen (Gleisbox).
· Feature : MS2 kan nu forvalte op til Maksimalt 40 Lokomotiver. 11 af disse Lokomotiver er "direkte" styrbare.
· Feature : Når 2 stk Mobilstation 2 anvendes i Drift på samme tid, anvendes en "fælles" Liste med de 40 Lokomotiver.
· Feature : Den korrekte "Indstilning" af Magnet-artikler lagres nu permanent i MS2.
· Feature : Ændringer af et Lokomotivs Funktioner på en af de 2 Mobilstationer, vises automatisk på den anden MS2,
når det samme Lokomotiv er valgt på denne.
· V1.5 Bugfix : Magnet-Artikel Protokollen sættes tilbage til MM ved Opdatering og Lagres
· V1.4 BugFix : Undertrykkelse af "Fantom" MFX lokomotiver
· V1.4 Bugfix : Baglæns-prelning af Regulator rettet
· V1.3 Feature: Understøttelse for ændret memory-modul
· V1.2 Feature: Flere Enheder opererer under GB2. Master og slave MS2.
· V1.1 Release: Første udgave af Firmwaren
For mere Information om 60112 / 60113 Forbindelsesboksene til Mobilestation 2, se :
Marklin 60112/60113 Forbindelsesbokse
