60173 og 6015/6017 Boostere

Der er forskellige muligheder for "tilslutning" af en Booster til Centralstationen
Hvis de tilslutter en eller flere 60173 Booster, kan de under "SETUP" udlæse data fra disse tilsluttede Boostere.
Ved anvendelse af 6015 / 6017 Booster er dette ikke muligt.

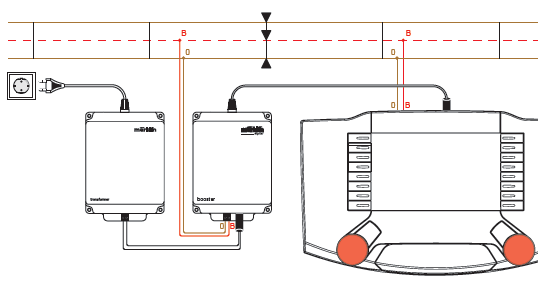

Tilslutning af 60173 Booster
60173 Booster kan tilsluttes direkte til stikket på Centralstation 2, ved stikket hvor der ovenover er markeret med "60173".
Der kan med denne mulighed kun tilsluttes 1 stk. 60173 Booster.

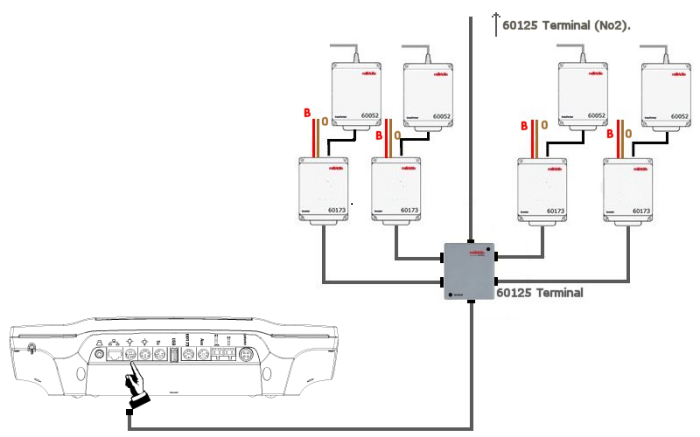

Hvis der skal tilsluttes flere 60173 Booster, skal tilsluttes en 60125 Terminal enhed til stikket markeret med "Terminal".
Herefter tilsluttes yderligere Boostere til 60125 Terminal enheden, som vist på billedet herunder.

Tilslutning 60125 Terminal :





Tilslutning 6017 Boostere :


Tilslutning af 6015 / 6017 Booster
Boosterne 6015 / 6017 tilsluttes til stikket som befinder sig på undersiden af Centralstation 2.
Yderligere 6015 / 6017 Boostere tilsluttes i "serie" med den første Booster, som anvist i Brugervejledningen til 6015 / 6017 Boosterne.


Tilslutning :
