Tilslutning af Sporskifte-decoder 74460

Læg venligst mærke til at den indbyggede Decoder i Sporskiftet skal være indstillet med rigtige Adresse
Den passende Indstilling kan de efter udvælgelse af decoder-type (10 dip-switch for 74460) eller 6083 (k83) aflæses og overføre til Sporskifte-decoderen.

Indbygnings Sporskifte-decoder 74460 monteres direkte under skinnerne på C-Sporskifter og forbindes direkte til Sporskifte-drev og tilsluttes til B og 0 med tilhørende stik, uden brug af anden kabel, som anvist på billederne herunder.

Digital-decoderen kan indbygges i alle C-sporsporskifter med 74490 "elektro-drev".

Forudsætningen for at et Sporskifte kan styres "digitalt" er at den er udstyret med et 74490 Sporskifte-drev.

Sporskifte-drev 74490

(yderligere anvisninger for montering af Sporskifte-drev finder De i den medfølgende vejledning til drevet)

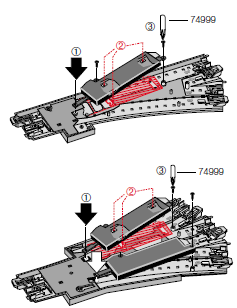

74490 Drev monteres som vist billdet herunder.


(Adresser for Sporskifter finder De længere ned på siden)

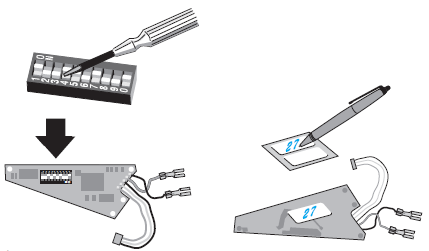

Adressen indstilles på 74460 Decoderen.

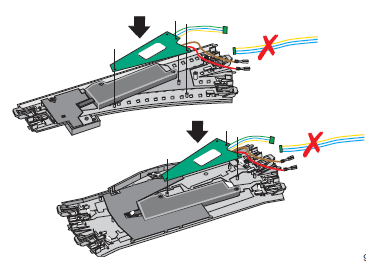

Decoderen monteres

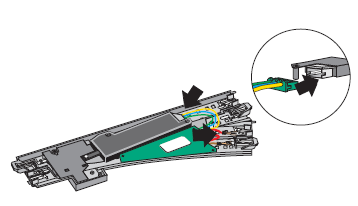

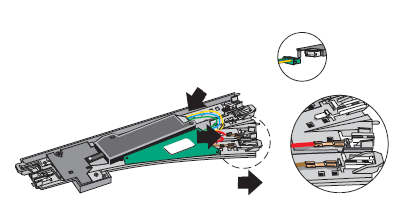

Drevet tilsluttes



Digital-tilslutning via Skinnerne.

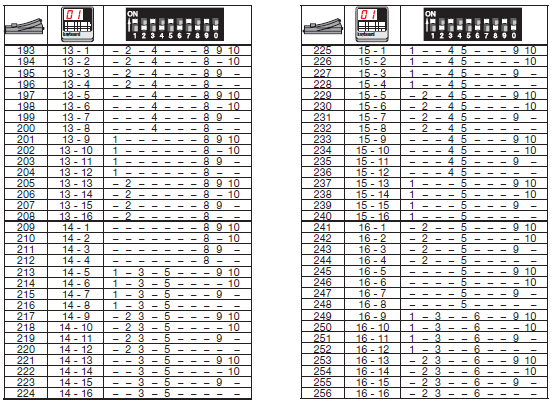

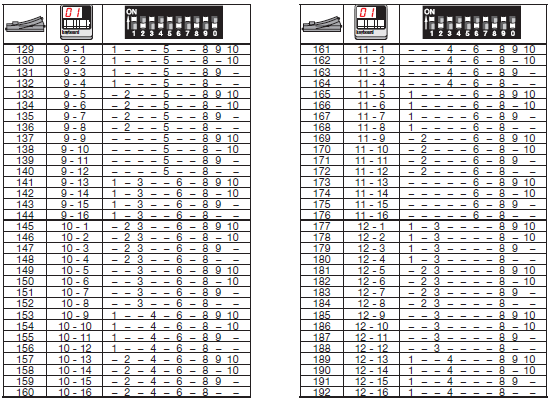

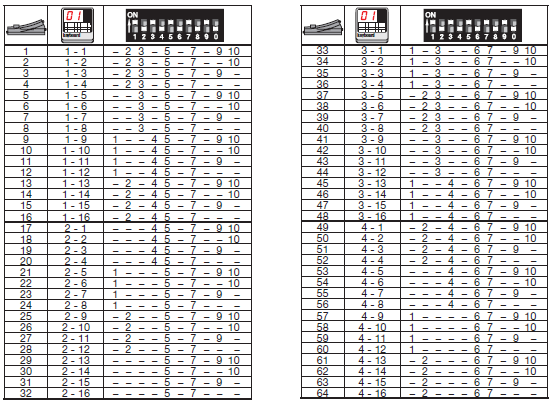

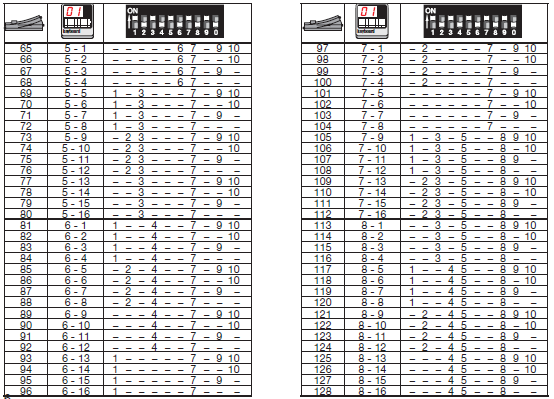

Sporskifte-adresser







Det færdige digitalsporskifte kan styres i Digital-systemet uden ekstra ledningsføring med een af 256 adresser.

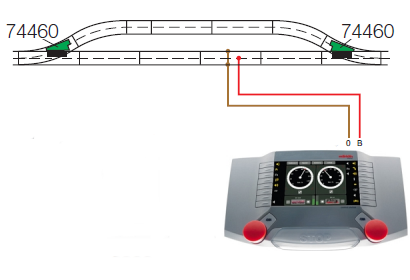

Styringen af Sporskifter foregår med CS 2, som anvist på billedet herunder .

Sporskifterne på Din bane opsættes i CS 2 og Du er derefter klar til "styring" af Sporskifter.


(For information om Montering af Sporskifte-lygter, finder De nærmere information i 74470 Brugervejledningen)
