7186 Drejeskive Setup med k83 / k84

Der er flere forskellige muligheder for opsætning af 7186 (1958-1975) eller 410NG(1951-1957) / 7027(1951-1957) som er identiske med 7186 Drejeskiven.

Den gamle 7186 Drejeskive drives af en "Allstrom"-motor som ligner dem der anvendes i ældre Lokomotiver.

Drejeretningen på drejeskiven bestemmes af feltviklingerne, som angiver om den skal "køre" mod højre eller venstre.

Magneten placeret i midten af Drejeskiven sørger at drejeskiven kommer "korrekt" på "linie" med Skinnetilslutningerne
og har yderligere den funktion, at den kobler Motoren til og fra.

Ved 7186 Drejeskiven skal man være opmærksom på, at den "trækker" en del strøm, således at det kan anbefales,
at man anvender en ekstra Transformator (kan være en 6647, 6002, 60052 Transformator) for at give Motoren
tilstrækkelig med strøm til at kunne køre ordentligt.

Styringen kan i CS 2 med anvendelse af en k84 (6084-decoder) opbygges under "Keyboard" og i princippet ligesom
man i sin tid anvendte en 6043 Memory-enhed fra det "gamle" Marklin Digital-system, til at skifte udgangene på k84 Decoderen.

Dette fungerer på følgende måde :

Således kan man anvende de viste opsætninger med alle 3 udgaver af Drejeskiven.

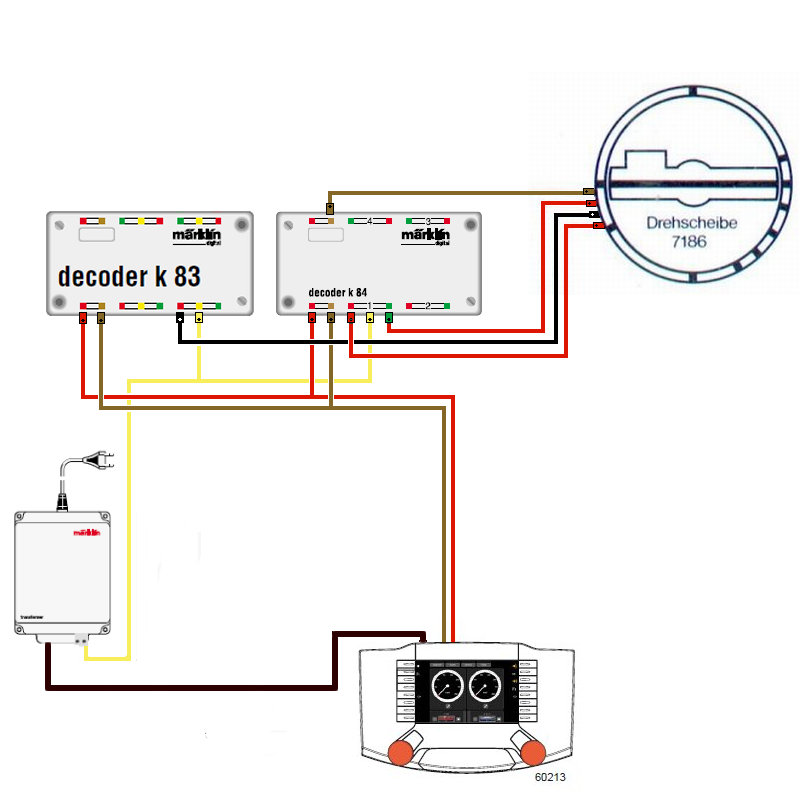

Eksempel 1 :

Som er den i "CS 2" anviste metode til Opsætningen af 7186 Drejeskiven.

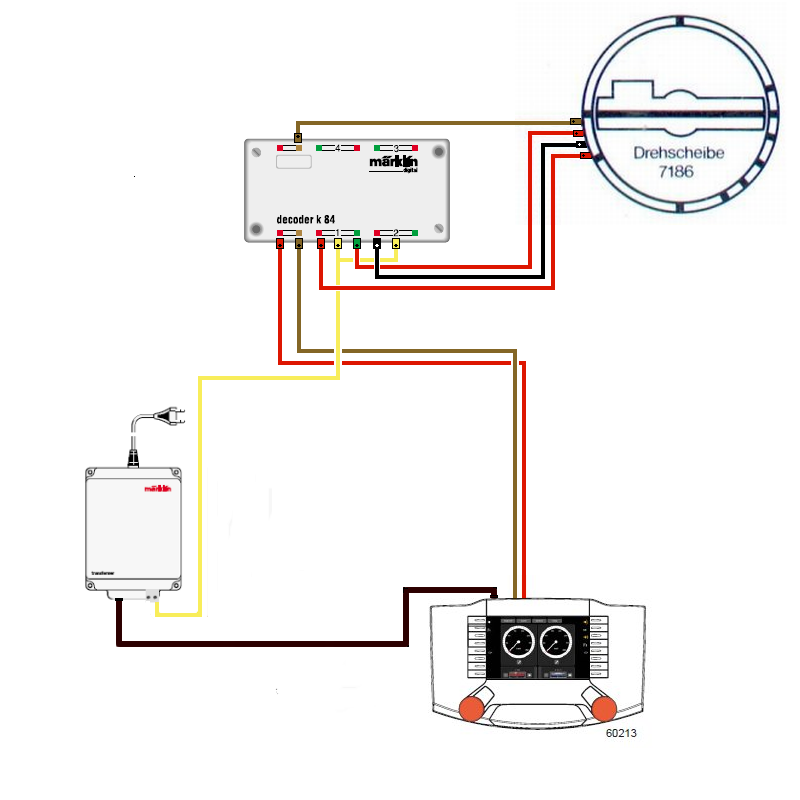

Eksempel 2 :





Eksempel 3 :

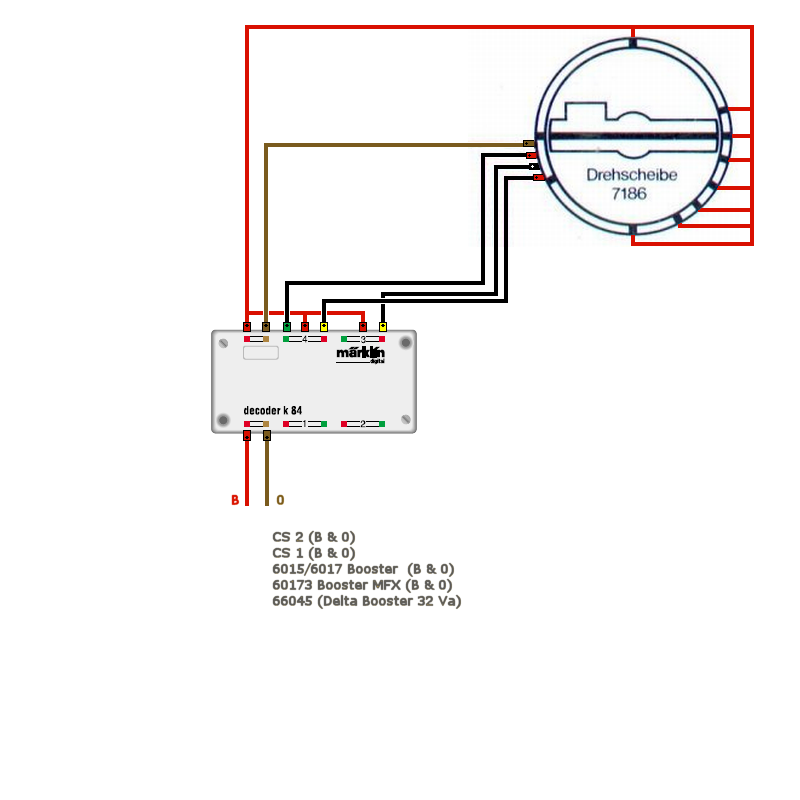

Eksempel 4 :

I eksempel 4 er der medført "banestrøm" til alle skinner "efter" drejeskiven og ind i Remiserne, således at der er forsyningsstrøm til at
lokomotiver kan holde med Lys på, Røggenerator Til og mulighed for aktivering af funktioner på lokomotiverne.

Samme metode kan også anvendes ved eksempel 1,2 og 3.
