Bitte beachten Sie, dass an dem Decoder des Signals die richtige Adresse eingestellt werden muss. Diese setzt sich aus einer bestimmten Stellung der _Codier-Schalter des Decoders k 84 und der Verwendung eines bestimmten Ausgangs an dem Decoder k 84 zusammen.
Dementsprechend sind auf einem Decoder k 84 immer 4 aufeinander folgende Adressen ansprechbar.
Die passenden Schalterstellungen und den zu verwendenden Ausgang des Decoders k 84 können Sie nach Auswahl des entsprechenden Schaltertyps (8 Schalter für k 84) bei der Konfiguration des Signals ablesen und auf den Signaldecoder übertragen.

Sollte die Signalstellung nicht zu der auf der Central Station dargestellten Stellung passen, so reicht es, die beiden blauen Kabel auszutauschen.

Die Ausgänge des Decoders k 84


Der Anschluss eines Signals an den Decoder k 84,
hier am Ausgang 4.
Die hier nicht angeschlossenen Kabel sind zur Steuerung der Gleisspannung. Deren Anschluss entnehmen Sie bitte der Anleitung des jeweiligen Signals.

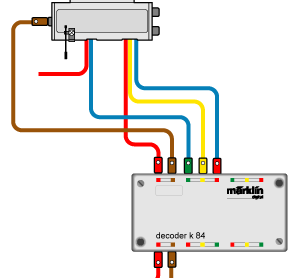

Der Anschluss im Detail.



Hinweis:
Bei der dargestellten Schaltung wird das Signal geschaltet, die Spannung im Gleis muss jedoch mit einem weiteren Ausgang am Decoder k 84 geschaltet werden.
Alternativ kann ein Universalschalter zwischengeschaltet werden, der die Gleisspannung passend zum Signal regelt.
