Bitte beachten Sie, dass an dem Decoder des Signals die richtige
Adresse eingestellt werden muss. Diese setzt sich aus einer
bestimmten
Stellung der Codier-Schalter des Decoders k 83 und der
Verwendung eines bestimmten Ausgangs an dem Decoder
k 83 zusammen.
Dementsprechend sind auf einem Decoder k 83 immer 4 aufeinander
folgende Adressen ansprechbar.
Die passenden Schalterstellungen und den zu verwendenden Ausgang des
Decoders k 83 können Sie nach Auswahl des entsprechenden
Schaltertyps
(8 Schalter für k 83) bei der Konfiguration des Signals ablesen
und
auf den Signaldecoder übertragen.
Sollte die Signalstellung nicht zu der auf der Central Station
dargestellten Stellung passen, so reicht es, die
beiden blauen Kabel auszutauschen.
Die Ausgänge des Decoders k 83

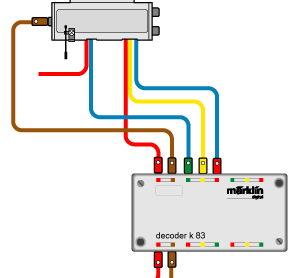

Der Anschluss eines Signals an den Decoder k 83,
hier am Ausgang 4.
Die hier nicht angeschlossenen Kabel sind zur Steuerung der
Gleisspannung. Deren Anschluss entnehmen Sie bitte der Anleitung des
jeweiligen Signals.
Der Anschluss im Detail.
