Marklin 7686 Drejeskive + Decoder - Installation og forbindelse
7286 Drejeskive - Brugervejledning
7686 Drejeskive - Konventionel drift
7686 Drejeskive - Digital drift
7686 Drejeskive - Marklin System drift
7687 Decoder - Omskiftning til Adresse 14
Artikler og Links :
7686 - Ombygning af drejeskive med ESU Lokpilot Mfx 61600 (Pdf)
7868 - Links
7686 Drejeskive - Konventionel drift
Eksempel 2

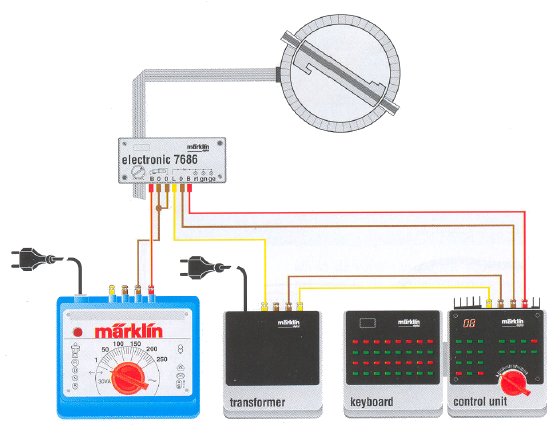

Marklin 7686 Drejeskiven forbindes til Konventionel kørsel med tilslutning over Drejeskive Decoder 7686 (Artikelnr : 7687) og Control Unit 6021, samt Transformer 6631 (eller nyere udgave) som anvist herunder.
Bemærk : Ved denne opsætning er der kun strøm til de tilsluttede spor, når skydebroen holder ud for det enkelte spor.
Der findes et alternativ, som forsyner de tilsluttede spor med strøm konstant, se diagrammet herunder, således at det er muligt at køre med togene, selvom Skydebroen ikke holder ud for det enkelte spor.
7686 Drejeskive - Digital drift

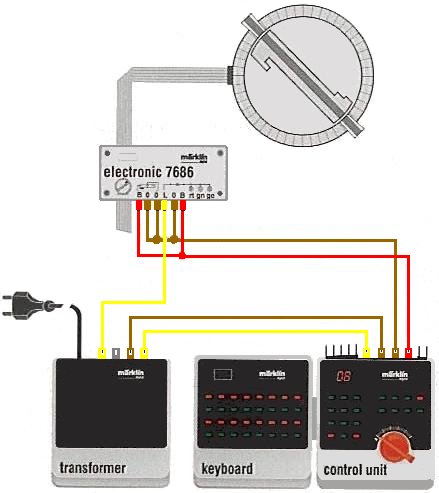

Marklin 7686 Drejeskiven forbindes Digitalt med tilslutning over Drejeskive Decoder 7686 (Artikelnr : 7687) og Control Unit 6021 som anvist herunder.
Fra Decoderen og frem til drejeskiven anvendes et fladbåndskabel for tilslutning.
Bemærk : Ved denne opsætning er der kun strøm til de tilsluttede spor, når skydebroen holder ud for det enkelte spor.
Der findes et alternativ, som forsyner de tilsluttede spor med strøm konstant, se diagrammet herunder, således at det er muligt at køre med togene, selvom Skydebroen ikke holder ud for det enkelte spor.
Der findes et alternativ, som forsyner de tilsluttede spor med strøm konstant. Dette kræver dog at drejeskiven isoleres på alle sportilslutninger med undtagelse af
tilgangssporet til drejeskiven.
Herefter kan tilslutningssporene opbygges som illustreret på tegningen herunder med Centralstationen og en eller flere k84 Decoder, afhængigt af hvor mange tilslutninger
man har til sin drejeskive.
Bemærk at der både skal anvendes midterleder-isolering samt slæbesko-vippere til denne løsning, da de fleste vælger at lade
en seperat transformer forsyne drejeskiven.
7686 Drejeskive - Systems drift
MOBILSTATION (System tilslutning)
Ingen mulighed for styring over Mobilstation.
CENTRALSTATION (System tilslutning)

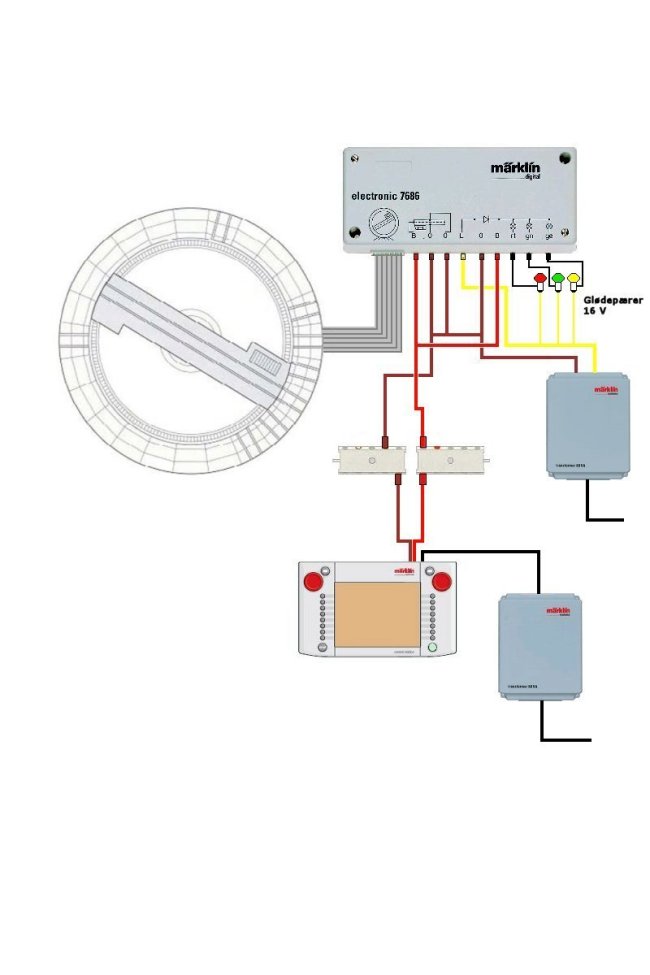

Marklin 7686 Drejeskiven kan forbindes digitalt og styres ved at oprette drejeskiven som en magnet-artikel (samme måde som oprettelse af en sporskifte) der gives adresse 225.
Styringen af drejeskiven kan da foregå enten som ved manuel betjening som ved skift af sporskift-stilling eller via Softwareprogrammet TrainController.
En demo-version kan hentes på TrainController
Ligeledes gælder det også her, at man bør anvende en seperat Transformer til forsyning af Drejeskiven, for at undgå at trække effekten ned på Centralstationen, når Drejeskiven betjenes.
Ved næste opdatering af Centralstationen må vi så håbe på at Marklin har inkluderet et eget skærmfelt til styring af drejeskiven.
7687 Drejeskive Decoder - Omskiftning af Decoder til Adresse 14

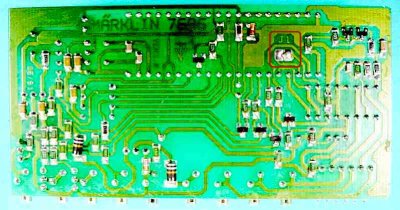

Marklin 7687 Drejeskive Decoder kan forholdsvis simpelt omprogrammeres til Adresse 14, ved at finde Jumper (J1) og overlodde denne, Se Billedet herunder
Artikler / Links om Drejeskive 7686
Fleischmann 6915 Styreboks som er kompitabel med 7686 drejeskiven og Marklin's digitale 3-ledersystem.
Artikler :
Tysk Artikel om Digitialisering af 7686 Drejeskive med ESU Lokpilot MFx Decoder 61600.
Links :
Digital-bahn.de - Illustrerede ombygninger af drejeskive 7686 og Decoder programmering.
Litfinski Daten Teknik - TT-DEC (Alternativ Drejeskivedecoder til 7686 uden ombygning af drejeskive)
Railway Elektronik (Alternativ Drejeskivedecoder til 7686 uden ombygning af drejeskive)
Information om 7687 Drejeskive Decoder
